生物基PA56與尼龍PA6、PA66的比較
     物理性能：
     生物基PA56密度一般為1.12 ～ 1.14 g/cm3，具有良好的力學性能，纖維中鏈段單元間可形成氫鍵，具有與PA6相近的斷裂強度。不同黏度的生物基PA56長絲在牽伸倍數(shù)為 3 ～ 3.5時，隨牽伸倍數(shù)增大，斷裂強度與初始模量不斷增加；纖維中存在親水性的酰胺基，賦予纖維一定的吸濕性，不易產(chǎn)生靜電，具有柔軟的手感；生物基PA56的飽和吸水率為14%，高于PA6與PA66，因此在穿著服用中的舒適度更好。

     染色性能：

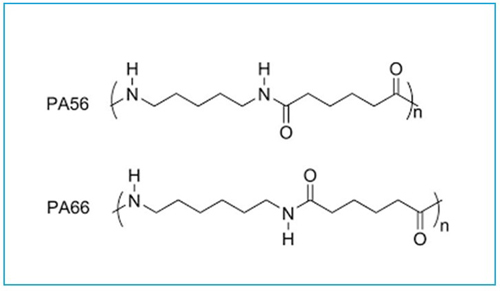

     生物基PA56纖維可用弱酸性染料、活性染料及極性較強的分散染料進行染色。在其分子結(jié)構(gòu)中，主鏈段上的碳原子數(shù)量與PA6、PA66相近，但較PA66的二元胺少了1個碳原子，使得原本在PA66中可以生成氫鍵的部位存在游離狀態(tài)的氫和氧，從而增加PA56的染色位點，且新增的羰基和氨基可促進纖維對水的吸收和內(nèi)部遷移，使PA56的可染性、柔軟性提高。
     服用性能：
     生物基PA56纖維具有優(yōu)異的物理化學性能，在服用領域，因具有柔軟性、抗起毛起球性、吸濕性及阻燃性等而具有廣闊的應用前景。分子間不對稱結(jié)構(gòu)使得PA56的柔軟性與毛相近，且強度和耐磨性不會受到影響。
     應用情況：
     生物基PA56纖維目前有長絲、短纖紗和復合纖維等品類，其中，長絲包括預取向絲（POY）、拉伸變形絲（DTY）及全拉伸絲（FDY）。
     生物基PA56短纖紗的毛羽少，紗線順滑易編織，且手感柔軟。PA56基本性能與傳統(tǒng)聚酰胺相似，可與羊毛、纖維素纖維（棉、粘膠纖維、天絲TM）、聚丙烯腈纖維、醋酯纖維、聚酯纖維等混紡，在服用領域有一定的應用前景。PA56具有較好的柔軟性，與羊毛混紡可增加紗線強度。     此外，生物基PA56還可作為工業(yè)用紡織品、軍用紡織品、工程塑料、食品包裝膜等的原料。PA56可制成膨體紗，其強度、吸濕性均比PA6、PA66好，蓬松度高，且阻燃性優(yōu)于PA6、PA66，可用于織造地毯；在工業(yè)用領域主要作為簾子布，用于輪胎等橡膠制品的骨架織物，漁網(wǎng)絲、纜繩等也在其應用范圍內(nèi)；在軍用紡織品中可用于加工降落傘、帳篷、睡袋等。
