尼龍PA6與尼龍PA66都是強(qiáng)極性高聚物尼龍，可以通過(guò)它們的單體原位聚合獲得尼龍PA6/PA66共聚切片，也可以通過(guò)尼龍6與尼龍66切片熔融共混，加入相容劑或增韌劑形成合金，但前者性能遠(yuǎn)非共混能比。

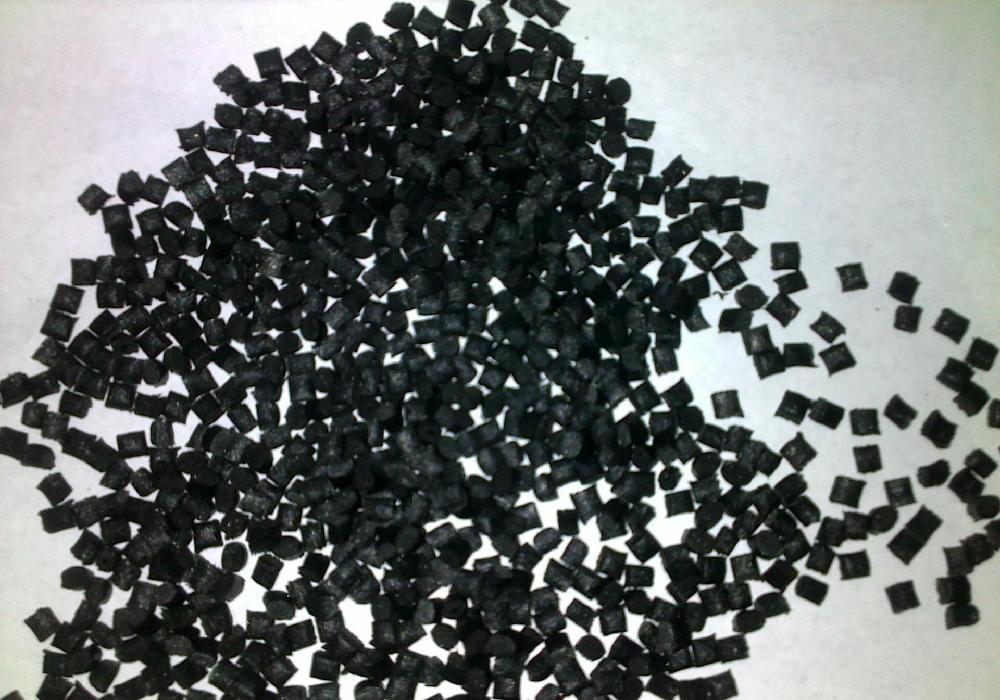

     與原位聚合相比，熔融共混所需的設(shè)備投入要少，工藝控制相對(duì)簡(jiǎn)單得多。尼龍PA6與尼龍PA66切片經(jīng)過(guò)抽真空烘干，與相容劑、增韌劑、抗氧劑等高速混合，通過(guò)雙螺桿擠出機(jī)造粒，就可能得到性能不同的尼龍PA6/PA66共混合金材料。
     尼龍PA6/PA66共混合金以馬來(lái)酸MAH為相容劑，以過(guò)氧化物為引發(fā)劑，過(guò)氧化物質(zhì)量分?jǐn)?shù)為0.08%-0.15%時(shí)，增韌劑的接枝率高。反應(yīng)時(shí)間越長(zhǎng)，溫度越高，接枝率越高，但超過(guò)150℃，就轉(zhuǎn)為下降。接枝率高，有利于合金材料的韌性提升。
     MAH用量為1%-2%時(shí)，尼龍PA6/PA66共混合金的沖擊強(qiáng)度高可達(dá)30KJ/Cm2。尼龍6與尼龍66的比例可以較幅度地調(diào)節(jié)，當(dāng)尼龍6切片比例為45%-55%時(shí)，尼龍PA6/PA66共混合金熔點(diǎn)低，沖擊強(qiáng)度高。
     不同的增韌劑，得到尼龍PA6/PA66共混合金的性能不同。乙烯丙烯酸共聚物EAA增韌，尼龍PA6/PA66共混合金的力學(xué)和韌性等綜合性能好。EAA用量越高，拉伸強(qiáng)度下降越快。質(zhì)量分?jǐn)?shù)達(dá)到7%左右，缺口沖擊強(qiáng)度達(dá)到高。
     與純料尼龍PA6及尼龍PA66相比，尼龍PA6/66共混合金顯著改善了材料的低溫性能，-15℃缺口沖擊強(qiáng)度提高了2倍多，共混合金的吸水率也有了較大地降低。但這樣的性能是無(wú)法與原位聚合的尼龍PA6/PA66共聚切片相提并論。
     首先，尼龍PA6/PA66共混只能用于工程注塑，而不能用于紡絲，但尼龍6原位共聚切片，尼龍66在尼龍6分子鏈中分散性好，兩者形成了均勻的鍵合，既可以用于單絲紡絲，也可以用于紡絲和薄膜的擠出加工。     其次，即使用于工程塑料注塑加工，尼龍PA6/PA66共混物，尼龍PA6與尼龍PA66分別結(jié)晶，且尼龍66對(duì)尼龍6有成核劑作用，其熔點(diǎn)不隨尼龍6組分的變化而變化，注塑加工快速成型，形成皮芯結(jié)構(gòu)和細(xì)化的球晶，工塑領(lǐng)域的應(yīng)用根本不能與尼龍6/66相提并論。
