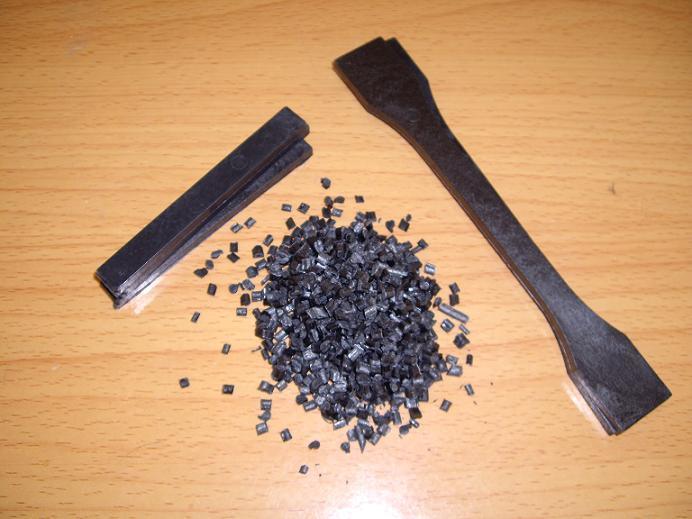

PA6/66共聚可用作PA66/6塑料改性時的一種增韌劑。這兩者都是屬原位聚合共聚尼龍的種類。兩者外型較為接近，但性能和用途相差較多。

     PA6/PA66共聚是以93%-85%左右的己內(nèi)酰胺加入7%-15%左右的尼龍66鹽以及消泡劑、消光劑（僅限半光切片）等添加物進(jìn)行縮聚產(chǎn)生的高聚物。生產(chǎn)裝置與PA6連續(xù)聚合裝置接近。
     PA6/66共聚物的特點是材料的剛性等力學(xué)性能比PA6明顯提高，熔點下降和韌性都有所下降，PA6/66共聚物在注塑生產(chǎn)或改性加工上具有獨特作用，其紡絲性能與切片的粘度有關(guān)，高粘時比純尼龍6的可紡性能有所下降，紡單絲通常是高性能釣魚線的理想材料。
     PA66/PA6的共聚則是97%的尼龍66鹽聚合時加入2%左右的己內(nèi)酰胺以及消泡劑、消光劑（僅限半光切片）等添加物縮聚產(chǎn)生的高聚物，反應(yīng)裝置以PA66聚合相近。     PA66/6共聚物其特點紡絲是可紡性明顯提升，消耗降低，染色性能改善，但隨著己內(nèi)酰胺比例的提升，達(dá)到10%左右時，因力學(xué)性能下降太多，而失去共聚價值。作為注塑或改性加工樹脂時，韌性和結(jié)晶性明顯提升，其力學(xué)性能有所下降。
