針對(duì)專用增強(qiáng)尼龍進(jìn)行改善的三方面：

     1.專用增強(qiáng)尼龍?jiān)诒ＷC注劑未分解的前提下，溫度適當(dāng)提高注塑螺桿的剪切力，調(diào)高注射速度，螺桿速度可至70%-90%，增大注射壓力，復(fù)雜制件采取分級(jí)注塑，整個(gè)螺桿回縮1-2MM，防止?jié)部诟±w。綜合來說就是優(yōu)化工藝，面向工程塑料造料、注塑開發(fā)的中粘尼龍基料切片。

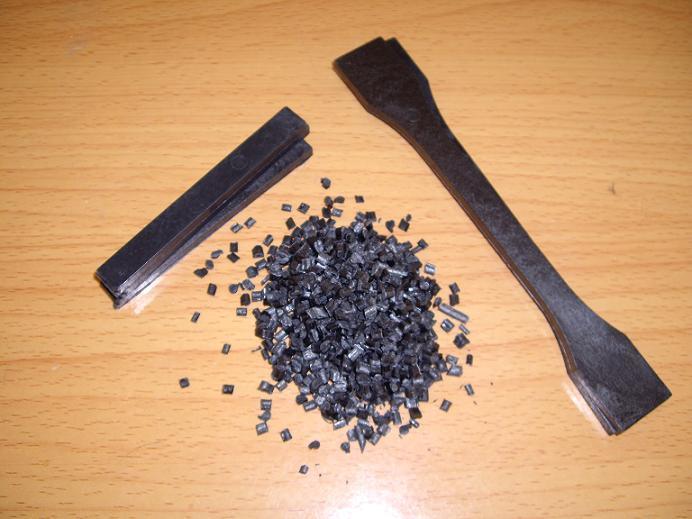

     2.專用增強(qiáng)尼龍?jiān)跐M足注塑件力學(xué)等性能指標(biāo)的前提下，保證制件的外觀，特別是加玻纖含量在30%以上，增強(qiáng)尼龍所用的基料切片應(yīng)以中、低粘全新料為主，玻纖選用大廠正牌優(yōu)等品，經(jīng)過了嚴(yán)格的表面處理，必要時(shí)加入少量硅烷偶聯(lián)劑，提高玻纖與尼龍基料的相容性、浸潤(rùn)性和反應(yīng)性。所以說玻纖增強(qiáng)尼龍全新料需要選對(duì)基料。     3.專用增強(qiáng)尼龍?jiān)炝Ｉa(chǎn)時(shí)候加入0.3%-0.6%的玻纖消除劑和0.5%-0.8%的表面活性劑或者一定組份的相容劑。玻纖增強(qiáng)尼龍加入一時(shí)馬來酸酐接枝的增韌劑，既可改善材料的外觀，又能提高制品的耐低溫能力。是改善最好的助劑配方。
