尼龍PA66材料總體說應(yīng)用還是非常廣泛的，它的主要性能可簡單概括為以下：

     1.力學性能
     PA在室溫下的拉伸強度和沖擊強度都較高，但沖擊強度不如PC和POM高。隨溫度和濕度的升高，拉伸強度急劇下降，而沖擊強度則明顯提高。玻璃纖維增強PA的強度受溫度和濕度影響較小。
     PA的耐疲勞性較好，僅次于POM，玻纖增強處理后還可提高50%左右。
     PA的抗蠕變性較差，不適于制造精密的受力制品，但玻纖增強后可改善。
     PA的耐摩擦性和耐磨損性優(yōu)良，是一種常用的耐磨性塑料品種。其中，不同品種的摩擦因數(shù)相差不大，無油潤滑摩擦因數(shù)僅為0.1～0.3。耐磨性以PA1010更佳。PA中加入二硫化鉬、石墨、F4及PE等可進一步改進摩擦性和耐磨性。     2.一般性能

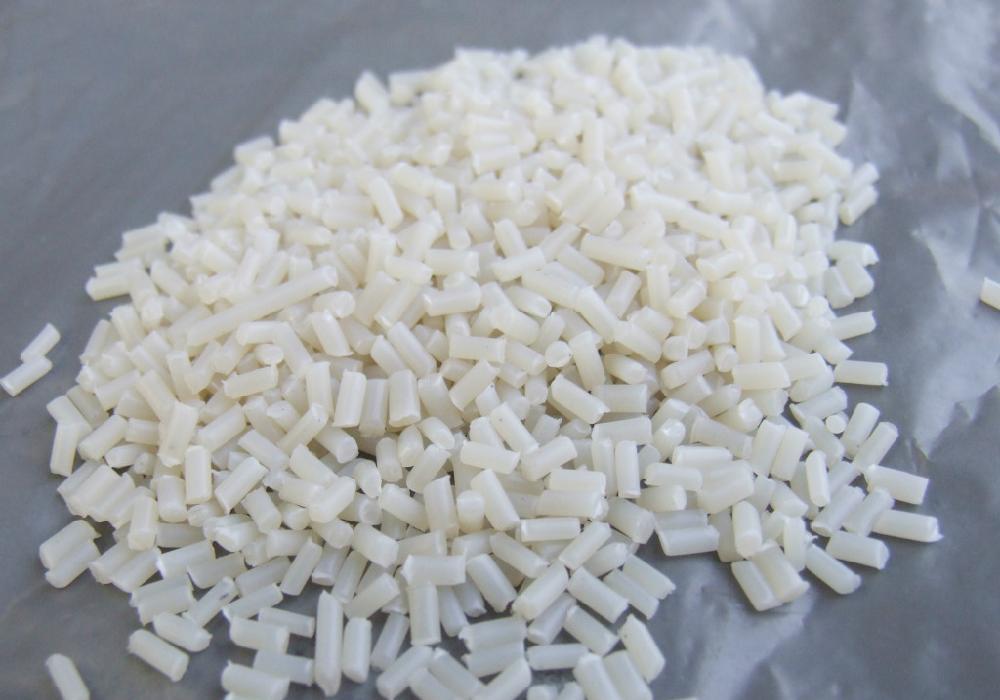

     PA的外觀為透明或不透明乳白色或淡黃色的粒料，表觀角質(zhì)、堅硬，制品表面有光澤。PA的吸水率比較大，酰胺基的比例越大，吸水率越高，具體為：
     PA6＞PA66＞PA610＞PA1010＞PA11＞PA12＞PA1212。PA屬于自熄性塑料，燃燒時有燒焦的羊毛或指甲味。PA屬中等阻隔性塑料，阻隔性隨酰胺基/亞甲基的比例增大而提高，以PA6的阻隔效果更好。
     PA6的O2透過系數(shù)為25～40㎝3•㎜/㎡•d•Mpa
     CO2透過系數(shù)為150～200㎝3•㎜/㎡•d•Mpa
     H2O透過系數(shù)為150g•㎜/㎡•d•Mpa
