玻纖增強尼龍不能不重視的偶聯(lián)劑：

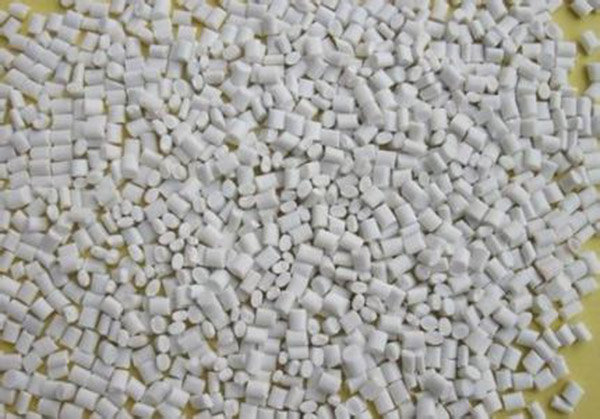

    玻纖增強尼龍切片改性生產(chǎn)時使用的玻纖纖維都需要經(jīng)過偶聯(lián)劑和成膜劑的表面浸潤處理，有沒有處理以及用什么樣的工藝處理對增強材料的性能影響差別很大。
    玻纖增強使用的玻璃纖維表面處理大都使用硅烷偶聯(lián)劑，品種有KH550、KH560、KH570、DL602等。其分子中既有與玻纖無機(jī)材料反應(yīng)的功能團(tuán)，又有能與有機(jī)材料反應(yīng)的功能團(tuán)，玻璃纖維經(jīng)過偶聯(lián)劑和成膜劑浸潤處理后，PA6改性擠出材料的彈性模量提高12%以上，斷列強度提高24%還多。
    玻纖增強玻纖表面處理的硅烷偶聯(lián)劑必須要有良好的穩(wěn)定性，在避光0～35℃情況下貯存半年以上，不發(fā)生任何變化，不發(fā)黃，沒有渾濁、沉淀現(xiàn)象，其純度越高越好。在無離子水PH值3～4時，水解時間小于5~20分鐘，玻纖浸潤表面處理濃度以1.5%最佳。
    玻纖增強使用的玻璃纖維一般在采供應(yīng)商都要經(jīng)過表面浸潤和成膜處理，要保證改性材料優(yōu)良的性能，既要選擇纖度低、無堿長玻纖，同時還要考察玻纖表面浸潤處理效果是否過關(guān)到位。
