久久精品国产亚洲av韩国一24-小骚货操哭你视频在线观看-久久国产毛片互动交流-亚洲av狠狠的爱一区二区

您好，歡迎訪問(wèn)眾君意尼龍改性中心官網(wǎng)！
400-8118-928

注塑件出現(xiàn)龜裂汽白，這樣解決妥妥的

注塑件出現(xiàn)龜裂汽白，這樣解決妥妥的

發(fā)布日期：2020-07-30 00:00:00　瀏覽次數(shù)：

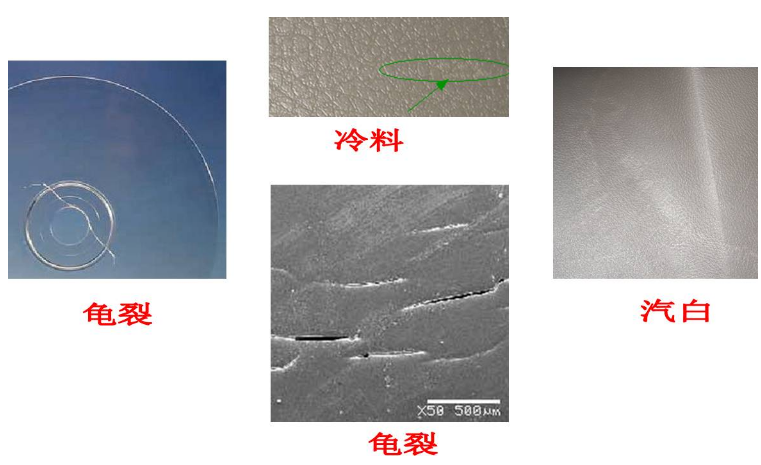

  什么是龜裂汽白？
  龜裂汽白：龜裂是塑料制品較常見的一種缺陷，包括制件表面絲狀裂紋、微裂、頂白、開裂及因制件粘模、流道粘模而造成創(chuàng)傷，按開裂時(shí)間分為脫模開裂和應(yīng)力開裂。
  產(chǎn)生的主要原因是由于應(yīng)力變形所致（主要有殘余應(yīng)力、外部應(yīng)力和外部環(huán)境所產(chǎn)生的應(yīng)力變形）。
  二、如何改善？
  1.材料方面：適當(dāng)使用脫模劑，注意經(jīng)常消除模面附著的氣霧等物質(zhì)；
  §  成型加工前對(duì)物料進(jìn)行充分的干燥處理；
  §  注意選用不會(huì)發(fā)生開裂的涂料和稀釋劑。
  2.成型工藝：
  §  避免塑化階段進(jìn)料不良而卷入空氣；
  §  提高熔體溫度和模具溫度，保證熔體流動(dòng)的基礎(chǔ)上，應(yīng)盡量降低注塑壓力；
  §  降低螺桿轉(zhuǎn)速、注射速度，減緩熔體通過(guò)澆口初期的速度，采用多級(jí)注塑；
  §  調(diào)節(jié)開模速度與壓力，避免因快速?gòu)?qiáng)拉制品造成脫模開裂；
  §  避免由于熔接痕，塑料降解造成強(qiáng)度遍地而出現(xiàn)開裂；
  §  通過(guò)在成型后立即進(jìn)行退火處理來(lái)消除內(nèi)應(yīng)力而減少裂紋的產(chǎn)生。
  如果塑件表面已經(jīng)產(chǎn)生了龜裂，可以考慮采取退火的辦法予以消除。退火處理使以低于塑件熱變形溫度5℃左右的溫度，充分加熱塑件1小時(shí)左右，然后將其緩慢冷卻，最好是將產(chǎn)生龜裂的塑件成型后立即進(jìn)行退火處理，這有利于消除龜裂。但龜裂裂痕中留有殘余應(yīng)力，涂料中的溶劑很容易使裂痕處發(fā)展成為裂紋。


*眾君意可根據(jù)客戶需求的技術(shù)標(biāo)準(zhǔn)及時(shí)開發(fā)出適合客戶應(yīng)用要求的產(chǎn)品，如有需要請(qǐng)電話直接聯(lián)系我們。


關(guān)于注塑件出現(xiàn)龜裂汽白，這樣解決妥妥的的信息，如果你有相關(guān)材料的需求或者技術(shù)問(wèn)題，請(qǐng)撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠(chéng)摯歡迎您的來(lái)電！

技術(shù)服務(wù)與產(chǎn)品應(yīng)用
400-8118-928
