久久精品国产亚洲av韩国一24-小骚货操哭你视频在线观看-久久国产毛片互动交流-亚洲av狠狠的爱一区二区

您好，歡迎訪(fǎng)問(wèn)眾君意尼龍改性中心官網(wǎng)！
400-8118-928

改性尼龍為什么要嚴(yán)格干燥

改性尼龍為什么要嚴(yán)格干燥

發(fā)布日期：2020-09-27 00:00:00　瀏覽次數(shù)：

   改性尼龍為什么要嚴(yán)格干燥：

   大多數(shù)工程塑料和塑料合金粒料都含有不同程度的水分，所含水分又分布在塑粒表面和塑粒內(nèi)部，如果對(duì)塑料粒料干燥不好，則對(duì)塑料制品的內(nèi)在質(zhì)量與外觀質(zhì)量都有影響，并造成加工困難。塑料制品的內(nèi)在質(zhì)量表現(xiàn)為其各項(xiàng)性能指標(biāo)明顯下降，內(nèi)應(yīng)力增大，容易開(kāi)裂，促使聚合物水解與降解；外觀質(zhì)量表現(xiàn)為制品泛黃，產(chǎn)生氣泡、毛疵、銀絲、斑紋,以及透明度下降。
   由于水分的存在，在注射成型和擠出成型過(guò)程中導(dǎo)致塑料熔體表觀粘度不規(guī)則波動(dòng)，熔體粘貼流道，有時(shí)流涎嚴(yán)重，致使其成型困難。對(duì)大多數(shù)工程塑料和塑料合金來(lái)說(shuō)，嚴(yán)格干燥尤為重要！尤其是再生塑料，經(jīng)過(guò)清洗、造粒等再生過(guò)程，水分含量大大超標(biāo)，更需嚴(yán)格干燥。

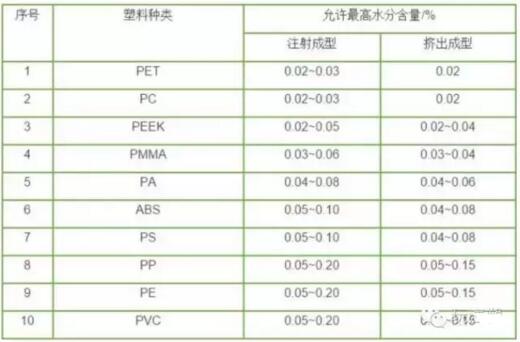

常見(jiàn)塑料成型時(shí)允許的最高水分含量
   塑料顆粒干燥的特殊性？
   塑料粒料中的最初水分含量比較低,只有0.5%~1.0%，所以塑料粒料干燥屬微量水分干燥，所采用的干燥方法多為熱去濕法，干燥介質(zhì)多為熱空氣，干燥溫度一般80~150℃。由于粒料最初水分含量較低，因而在閉路干燥循環(huán)系統(tǒng)中，其水分蒸發(fā)汽化至熱空氣中后，熱空氣仍距飽和狀態(tài)甚遠(yuǎn)（）定量計(jì)算從略），仍然具有強(qiáng)大的傳質(zhì)推動(dòng)力。
   為了獲得高性能、高質(zhì)量的塑料制品，工程塑料成型時(shí)允許的最高水分含量都很低(0.02%~0.08%)，因而造成降速干燥階段時(shí)間很長(zhǎng)。這是由于水分自顆粒內(nèi)部向表面緩慢擴(kuò)散氣化，濕顆粒表面逐漸變千，氣化表面向內(nèi)層移動(dòng)，隨著顆粒內(nèi)部水分含量的減少，其向表面?zhèn)鬟f的速率逐漸下降，因此干燥速率也就愈來(lái)愈低，干燥時(shí)間變得愈來(lái)愈長(zhǎng)。

參考資訊與產(chǎn)品應(yīng)用
400-8118-928
